বিমূর্ত
বর্তমান আবিষ্কারটি একটি নির্ভুল উচ্চ-গতির স্ট্যাম্পিং ডাই প্রকাশ করে, যার মধ্যে রয়েছে একটি উপরের কভার প্লেট, একটি উপরের ছাঁচের আসন, একটি নিম্ন প্যাড প্লেট, একটি উপরের ক্ল্যাম্প প্লেট, একটি ডিসচার্জ ব্যাক প্লেট, একটি ডিসচার্জ প্লেট, একটি নিম্ন টেমপ্লেট, একটি নিম্ন প্যাড প্লেট এবং একটি নিম্ন ছাঁচের আসন যা স্থিরভাবে সংযুক্ত থাকে। উপরের ক্ল্যাম্প প্লেটে একটি সমান উচ্চতার হাতা এবং একটি সমান উচ্চতার হাতা ওয়াশার সরবরাহ করা হয় এবং সমান উচ্চতার হাতা ওয়াশারের উপরে একটি শক্তিশালী স্প্রিং সরবরাহ করা হয়; উচ্চতা হাতা এবং শক্তিশালী স্প্রিং একই ওয়ার্কস্টেশন গর্তে সেট করা হয়েছে, তাদের তুলনামূলকভাবে স্থিতিশীল বল প্রয়োগ করার অনুমতি দেয়, যার ফলে স্ট্রিপিং প্লেট আরও স্থিতিশীলভাবে চলতে পারে এবং ছাঁচের স্ট্যাম্পিং গতিকে আরও উন্নত করে, কাজের দক্ষতা ব্যাপকভাবে উন্নত করে।
বর্ণনা
একটি নির্ভুল উচ্চ-গতির স্ট্যাম্পিং ডাই
প্রযুক্তিগত ক্ষেত্র
বর্তমান উদ্ভাবনটি একটি নির্ভুল উচ্চ-স্পীড স্ট্যাম্পিং ডাই এর সাথে সম্পর্কিত।
পটভূমি প্রযুক্তি
জাতীয় অর্থনীতিতে ছাঁচ শিল্পের অবস্থান ক্রমশ বাড়ছে। ছাঁচ হল শিল্প উত্পাদনের জন্য মৌলিক প্রক্রিয়া সরঞ্জাম। ইলেকট্রনিক্স, অটোমোবাইল, মোটর, বৈদ্যুতিক যন্ত্রপাতি, যন্ত্র, গৃহস্থালী যন্ত্রপাতি এবং যোগাযোগের মতো পণ্যগুলিতে, 60% থেকে 80% উপাদানগুলি ছাঁচ দ্বারা গঠিত হয়। ছাঁচের গুণমান সরাসরি পণ্যের গুণমান নির্ধারণ করে। অতএব, ছাঁচগুলি "সমস্ত শিল্পের মা" হিসাবে পরিচিত। ছাঁচ একটি "বেনিফিট অ্যামপ্লিফায়ার"ও বটে, এবং ছাঁচ দিয়ে উৎপাদিত চূড়ান্ত পণ্যের মান প্রায়শই ছাঁচের মূল্যের দশ বা শতগুণ।
স্ট্যাম্পিংয়ের জন্য ব্যবহৃত ছাঁচটিকে স্ট্যাম্পিং ডাই বলা হয়, সংক্ষেপে এটিকে পাঞ্চিং ডাই বলা হয়। স্ট্যাম্পিং ডাই প্রয়োজনীয় স্ট্যাম্পিং অংশগুলিতে ব্যাচ প্রক্রিয়াকরণের উপকরণগুলির জন্য একটি বিশেষ সরঞ্জাম। ছাঁচের সর্বশ্রেষ্ঠ ফাংশন হ'ল পণ্যগুলির উত্পাদন দক্ষতা ব্যাপকভাবে উন্নত করা এবং স্থিতিশীল মানের নিশ্চয়তা প্রদান করা। বাজারের প্রতিযোগিতা এবং কাঁচামালের দাম বৃদ্ধির একাধিক চাপের অধীনে, ছাঁচের স্ট্যাম্পিং গতি এবং পণ্যের মানের স্থিতিশীলতা উন্নত করা বিশেষভাবে গুরুত্বপূর্ণ।
চিত্র 1-এ দেখানো হিসাবে, বিদ্যমান ছাঁচের মধ্যে রয়েছে একটি উপরের কভার প্লেট, একটি উপরের ছাঁচের আসন, একটি উপরের কুশন প্লেট, একটি উপরের ক্ল্যাম্প প্লেট, একটি পিছনের রিলিজ প্লেট, একটি রিলিজ প্লেট, একটি নিম্ন টেমপ্লেট, একটি নিম্ন কুশন প্লেট এবং একটি নিম্ন ছাঁচের সীট যা ক্রমানুসারে স্থিরভাবে সংযুক্ত। ছাঁচের ভিতরের শক্তিশালী স্প্রিং উপরের ছাঁচের সীট এবং রিলিজ প্লেটের মধ্যে ইনস্টল করা হয় এবং সমান উচ্চতার হাতা থেকে আলাদাভাবে স্থাপন করা হয়। এটি কেবল ছাঁচের টেমপ্লেট স্থান নষ্ট করে না, তবে প্রক্রিয়াকরণের ব্যয়ও বাড়িয়ে দেয়। শক্তিশালী স্প্রিং এবং সমান উচ্চতার হাতা মধ্যে অসঙ্গত বল সংক্রমণ ঘটানো সহজ, যা সহজেই ছাঁচ উত্পাদনে অস্থিরতা সৃষ্টি করতে পারে, মুদ্রাঙ্কন গতি কমাতে পারে এবং উত্পাদন দক্ষতাকে গুরুতরভাবে প্রভাবিত করতে পারে।
উদ্ভাবনের সারসংক্ষেপ
উদ্ভাবনের উদ্দেশ্য হল একটি নির্ভুল উচ্চ -গতির স্ট্যাম্পিং ডাই প্রস্তাব করা, যাতে উৎপাদনে স্ট্যাম্পিং ডাই-এর স্ট্যাম্পিং গতি উন্নত করা যায় এবং পণ্যের মানের স্থিতিশীলতা, উৎপাদন দক্ষতা আরও উন্নত করা যায় এবং ছাঁচ রক্ষণাবেক্ষণের ফ্রিকোয়েন্সি কমানো যায়।
প্রযুক্তিগত সমাধান: উপরের প্রযুক্তিগত সমস্যাগুলি সমাধান করার জন্য, বর্তমান উদ্ভাবনটি একটি নির্ভুল উচ্চ-গতির স্ট্যাম্পিং ডাই প্রস্তাব করেছে, যার মধ্যে রয়েছে একটি উপরের কভার প্লেট, একটি উপরের ছাঁচের সীট, একটি নিম্ন প্যাড প্লেট, একটি উপরের ক্ল্যাম্প প্লেট, একটি ডিসচার্জ ব্যাক প্লেট, একটি ডিসচার্জ প্লেট, একটি নিম্ন টেমপ্লেট, একটি নিম্ন প্যাড প্লেট এবং একটি নিম্ন প্যাড প্লেট এবং সীটগুলি সমানভাবে সংযুক্ত থাকে। উপরের ক্ল্যাম্প প্লেটে একটি সমান উচ্চতার হাতা এবং একটি সমান উচ্চতার হাতা ওয়াশার সরবরাহ করা হয় এবং সমান উচ্চতার হাতা ওয়াশারের উপরে একটি শক্তিশালী স্প্রিং সরবরাহ করা হয়।
উপকারী প্রভাব: বর্তমান উদ্ভাবনটি একটি নির্ভুল উচ্চ -স্পীড স্ট্যাম্পিং ডাই প্রস্তাব করে, যেখানে সমান উচ্চতার হাতা এবং শক্তিশালী স্প্রিং একই ওয়ার্কস্টেশন গর্তে সেট করা হয়, যাতে একটি অপেক্ষাকৃত স্থিতিশীল বল প্রয়োগ করা যায়, যার ফলে স্ট্রিপিং প্লেট আরও স্থিরভাবে চলতে পারে, এবং কাজের গতিকে আরও উন্নত করে, স্ট্রিপিং এর গতি আরও উন্নত করে।
সংযুক্ত ইমেজ বিবরণ
চিত্র 1 ঐতিহ্যগত ছাঁচ কাঠামোর একটি পরিকল্পিত চিত্র;
চিত্র 2 বর্তমান আবিষ্কারের ছাঁচ খোলার অবস্থা দেখায়;
চিত্র 3 বর্তমান উদ্ভাবনের বন্ধ ছাঁচ অবস্থা চিত্র দেখায়।
মূর্তকরণ
বর্তমান উদ্ভাবনটি সহগামী অঙ্কনগুলির সাথে একত্রে আরও ব্যাখ্যা করা হবে।

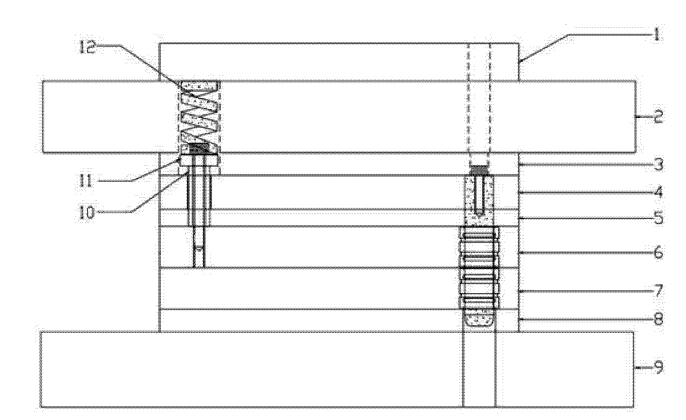

ছাঁচের মধ্যে একটি উপরের কভার প্লেট 1, একটি উপরের ছাঁচের আসন 2, একটি নিম্ন কুশন প্লেট 3, একটি উপরের ক্ল্যাম্পিং প্লেট 4, একটি উপাদান অপসারণ প্লেট 5, একটি উপাদান অপসারণ প্লেট 6, একটি নিম্ন টেমপ্লেট 7, একটি নিম্ন কুশন প্লেট 8, এবং একটি নিম্ন ছাঁচের আসন 9 রয়েছে যা স্থিরভাবে সংযুক্ত। উপরের ক্ল্যাম্পিং প্লেট 4-এ একটি সমান উচ্চতার হাতা 10 সরবরাহ করা হয়েছে এবং সমান উচ্চতার হাতা 10 এর উপরের অংশে একটি সমান উচ্চতার হাতা ওয়াশার 11 সরবরাহ করা হয়েছে। সমান উচ্চতার হাতা ওয়াশার 11-এর উপরে একটি শক্তিশালী স্প্রিং 12ও সরবরাহ করা হয়েছে। চিত্র 2-তে দেখানো হয়েছে, যখন টি 2 টি চাপানো অবস্থায় শক্তভাবে চাপানো হয় সমানভাবে উচ্চ হাতা 10 এর বিপরীতে। চিত্র 3-এ দেখানো হয়েছে, যখন ছাঁচটি খোলা অবস্থায় থাকে, সমানভাবে উচ্চ হাতা 10 এবং শক্তিশালী স্প্রিং 12 একই স্টেশন গর্তে সেট করা হয়, যা তাদের তুলনামূলকভাবে স্থিতিশীল বল প্রয়োগ করতে দেয়, এটি নিশ্চিত করে যে স্ট্রিপিং প্লেট 6 আরও স্থিতিশীলভাবে চলতে পারে এবং স্টাম্পের কাজের গতিকে আরও উন্নত করে।
উপরেরটি বর্তমান উদ্ভাবনের পছন্দের মূর্ত প্রতীক মাত্র। এটি উল্লেখ করা উচিত যে এই ক্ষেত্রের সাধারণ প্রযুক্তিগত কর্মীদের জন্য, বর্তমান উদ্ভাবনের নীতিগুলি থেকে সরে না গিয়ে বেশ কিছু উন্নতি এবং অলঙ্করণ করা যেতে পারে এবং এই উন্নতি এবং অলঙ্করণগুলিকে বর্তমান আবিষ্কারের সুরক্ষার সুযোগ হিসাবেও বিবেচনা করা উচিত।
